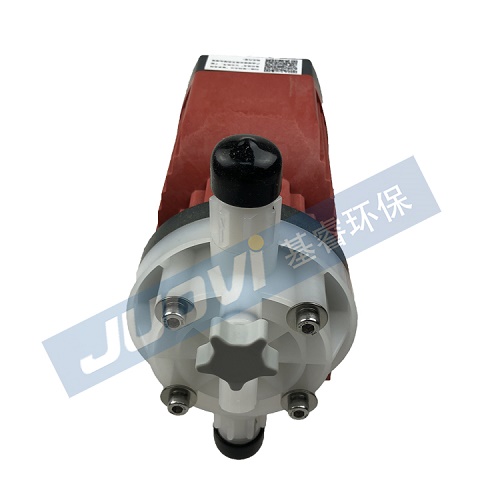

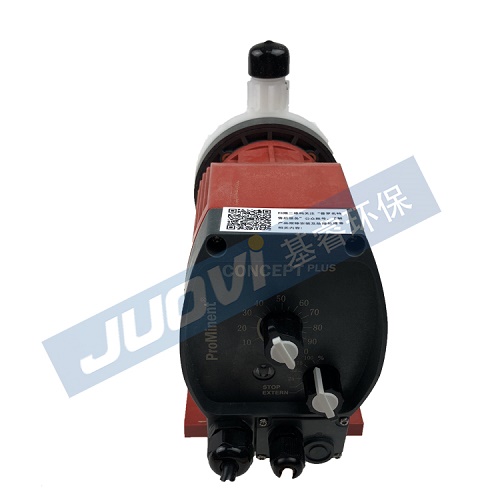

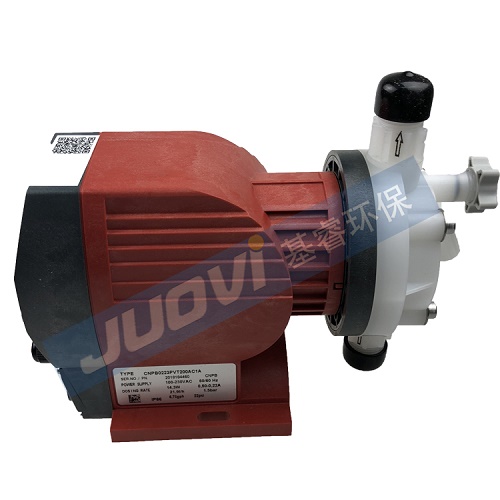

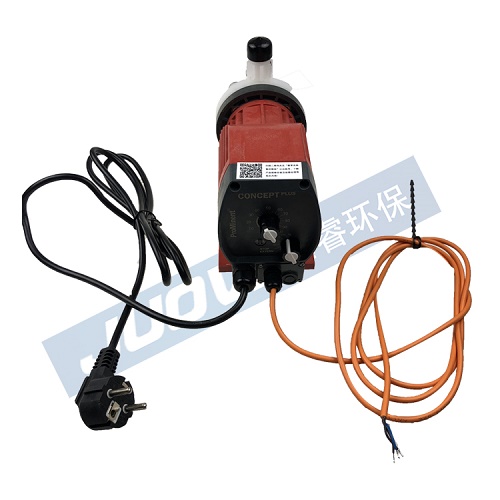

普罗名特计量泵CNPB1003PVT200AC1D电磁隔膜计量泵

为满足客户不同层次的需求，普罗名特公司2011年推出新的产品系列，CONCEPT plus产品系列。 结构紧凑，非常适合对含氯的溶液进行开关控制或比例控制。安装简便，可以安装到罐子上或墙上。也可以安装到其它设备上如研磨系统，汽车清洗系统，表面处理设备等。

除手工设定冲程频率之外，泵也可以设定外部控制，接收其它控制系统来的信号。

特点：

低成本：运行成本和安装成本低

耐用：PP和聚丙烯酸树脂，也可以带排气阀

便利：结构精巧，安装方便

噪音：1米的距离噪音<70dB(A)

储藏运输温度：-10到50℃

湿度：不结露

精确计量时冲程范围30-100%

性能参数 ：

精密计量重复精度 +/-2%

单一材质组合，泵头材质 PVDF、密封材质 PTFE

180 次冲程 / 分钟与 240/ 冲程每分钟两种频率范围选择

冲程长度手动旋钮连续调整范围 0-100% ( 推荐范围 30-100%)

冲程频率手动旋钮可在 10%，25%，50%，100% 四个档次件切换选择

可选触点外控功能脉冲信号与冲程频率比例可根据实际应用预定

可选模拟信号外控功能 0/4-20mA 对应 0-180/240 次冲程频率控制

标配应用介质粘度 200mpas、可选阀弹簧满足介质粘度 500mpas

标配宽幅电源供电 :100-230V, 50/60 HZ

可选单级液位开关信号输入接口，低液位故障显示并停泵

可选多功能阀、背压阀、安全阀、阻尼器、底阀、注射阀、加药管线、液位开关、流量监视开关等多种功能计量加药系统附件

可选超声波流量计对电磁隔膜计量泵添加流体介质的脉动、低流量做实际测量，显示瞬时流量、累计流量、累计冲程次数、单次冲

程流量等，可以 4-20mA 模拟信号或脉冲信号形式输出瞬时流量，可以触点信号形式对每次合格冲程输出反馈，测量范围 0.1-80l/

h，可测量单次冲程最小流量 0.03ml

型号压力流量冲程流量冲程频率连接尺寸吸程吸入端允许压力

CNPB bar l/h ml/stroke strokes/min. mm mWG bar

1000 10 0.74 0.07 180 6×4 6 8

1601 16 1.1 0.10 180 6×4 6 8

1002 10 2.1 0.19 180 6×4 5 5

0704 7 3.9 0.36 180 6×4 4 3

0309 3 9.0 0.79 180 8×5 2 1

0215 1.5 16.4 1.38 180 8×5 1.5 0.5

1001 10 1.0 0.069 240 6×4 6 8

1602 16 1.5 0.10 240 6×4 6 8

1003 10 3.0 0.19 240 6×4 5 5

0705 7 5.2 0.36 240 6×4 4 4

0312 3 12 0.79 240 8×5 2 1

0223 1.5 21.9 1.38 240 8×5 1.5 0.5

过流部件材质

泵头：PVDF

吸排口阀体EPDM

密封件EPDM

阀球陶瓷

隔膜：镀PTFE

内腔：PPE，加强纤维玻璃

CNPB1000PVT200A010 手动

CNPB1000PVT200AC1A 脉冲信号

CNPB1000PVT200AC1D 4-20MA

CNPB1601PVT200A010 手动

CNPB1601PVT200AC1A 脉冲信号

CNPB1601PVT200AC1D 4-20MA

CNPB1602PVT200A010 手动

CNPB1602PVT200AC1A 脉冲信号

CNPB1602PVT200AC1D 4-20MA

CNPB1001PVT200A010 手动

CNPB1001PVT200AC1A 脉冲信号

CNPB1001PVT200AC1D 4-20MA

CNPB1002PVT200A010 手动

CNPB1002PVT200AC1A 脉冲信号

CNPB1002PVT200AC1D 4-20MA

CNPB1003PVT200A010 手动

CNPB1003PVT200AC1A 脉冲信号

CNPB1003PVT200AC1D 4-20MA

CNPB0704PVT200A010 手动

CNPB0704PVT200AC1A 脉冲信号

CNPB0704PVT200AC1D 4-20MA

CNPB0705PVT200A010 手动

CNPB0705PVT200AC1A 脉冲信号

CNPB0705PVT200AC1D 4-20MA

CNPB0309PVT200A010 手动

CNPB0309PVT200AC1A 脉冲信号

CNPB0309PVT200AC1D 4-20MA

CNPB0312PVT200A010 手动

CNPB0312PVT200AC1A 脉冲信号

CNPB0312PVT200AC1D 4-20MA

CNPB0215PVT200A010 手动

CNPB0215PVT200AC1A 脉冲信号

CNPB0215PVT200AC1D 4-20MA

CNPB0223PVT200A010 手动

CNPB0223PVT200AC1A 脉冲信号

CNPB0223PVT200AC1D 4-20MA
